確定要買Panasonic G6了,但是離正式上市又還有2個月左右的時間(估計),然後也碰巧最近連續好幾個禮拜假日天氣都不是很理想,新玩具也還沒來 ( g6 ),在不知道做啥的情況下,休假大部分時間在家弄點自己有興趣的東西...

突然想到G6已經正式跟Android產生連動對應了,早期的機種卻都還不能,實在可惜....當然說真的手機.藍芽.Arduino.相機連動觸發快門拍攝的方式,以前也玩過了...只是當時是拿arduino uno 加麵包板,根本是不會想帶出門的東西,所以想嘗試看看將整個連動裝置給微型化,弄成真的可以輕鬆帶出門而且穩固.實用的小東西,所以就訂購了arduino nano,看看能夠將體積縮到多少.

其實如果專業的來用,整個重新零件layout到客制化PCB板上,整個尺寸會很小,不過無奈我非電子科班出生,很討厭 1.焊錫 2.PCB板藥劑侵蝕洗板 這兩個過程,所以整個裝置想用比較柔性的方式去完成,應該是說我想將裝置本身就賦予某種藝術感,因此嘗試不同於焊錫的方式來連接電子零件,但是這部分目前還在思考設計中,讓我想到的代替品 像是 導電膠. 導電膠帶.導電銀漆筆.夾子等等之類的東西,但是好不好用.甚至能不能用還不太確定...目前是先以迷你麵包板來使用,大概是明信片大小(甚至還小那麼一點點).

在建立的過程中,其實我一直在構思著一些更廣更有趣的應用,因為剛好前陣子無看了一下TCP/IP Socket的程式設計,寫了 telnet clinet (實作度大概上ptt瀏覽沒啥問題) . telnet server (原本想寫一套自己的BBS站,但是覺得telnet大局勢已經過時了,寫了沒意思,專案就暫停了) . 以及 http server ,對socket的程式設計談不上深入了解出師的地步,但是至少已經可以做一些我想做的事情,就想到說,其實滿想弄一套遠端拍攝系統的,把 相機 . arduino . 照像手機 . 步進馬達等等要素結合起來,透過藍芽或是3.5G做互動,好比說小車車上放著相機與手機,手機接收遠端電腦上下的指令,然後把指令透過藍芽送到ARDUINO上,改變車的行進方向或是讓相機拍攝(另外手機的GPS功能也可以拿來應用),也可以把手機camera畫面傳回到遠端電腦上,或是設計一套適合用於長期監控野生動物的觀測拍攝系統之類的,這些都可以做,不過經費跟時間比較是問題,另外總覺得這些應用其實都還不是那麼有創意或是新鮮(因為早就有很類似的專案,只是功能定位不太相同而已),所以一直想在好玩的應用之類的,重點就是把 攝影藝術.攝影需求.電子跨領域藝術 這三者結合.

(2013.05.06 追加更新) 這是手機當成中介,手機連結電腦server,電腦端發送拍攝指令,手機接收,然後透過bt啟動快門,影片有詳細介紹



這個是將手機畫面傳回到電腦的sample



這個是手機透過網路與電腦端連動的sample ( 這個project還在發展中,跟Gmote很類似的東西) , 相反來做電腦操控手機也是ok的

到時後真的要兜起來弄一套遠端操作.兼具監控系統的東西土砲幹一幹不難,不過依照台灣現在3.5G(假設有的話)上傳頻寬實在不怎樣,更別提有時候訊號不好,根本沒3g,受限於頻寬,完善度可能會被限制不少,另外就是電源長期供應問題,另外相機一台不便宜.相關零件也是不少錢,丟出去亂跑,等等被人家路人甲幹走了...哭死...

ok...以上是閒聊...來看看一些開箱吧

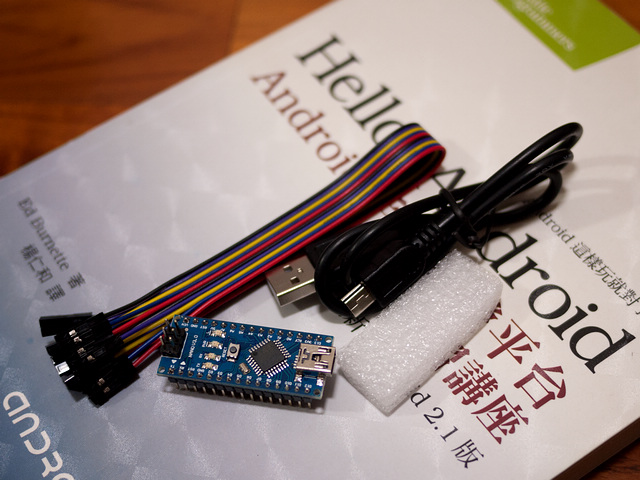

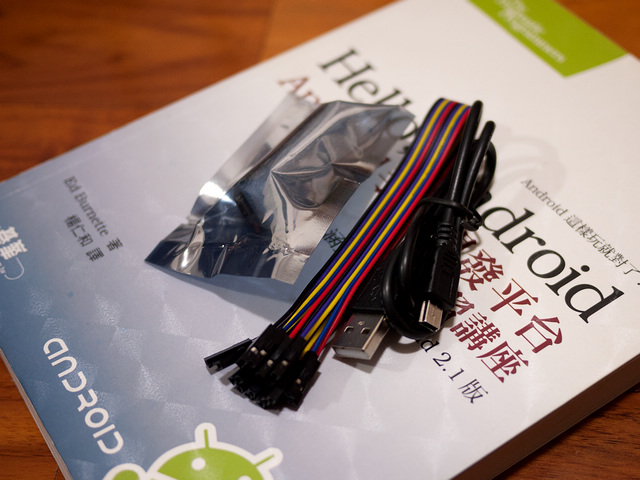

上面兩張是新買的Arduino Nano開箱

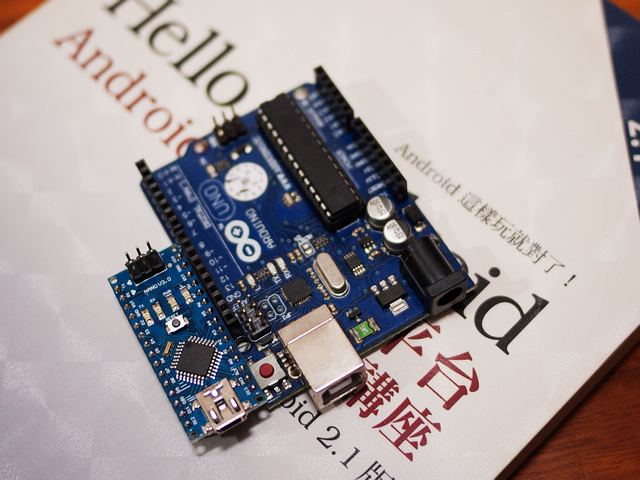

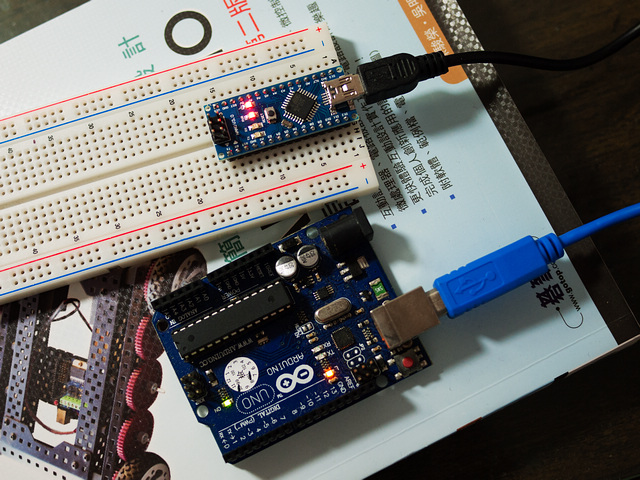

跟Arduino UNO大小比較看看

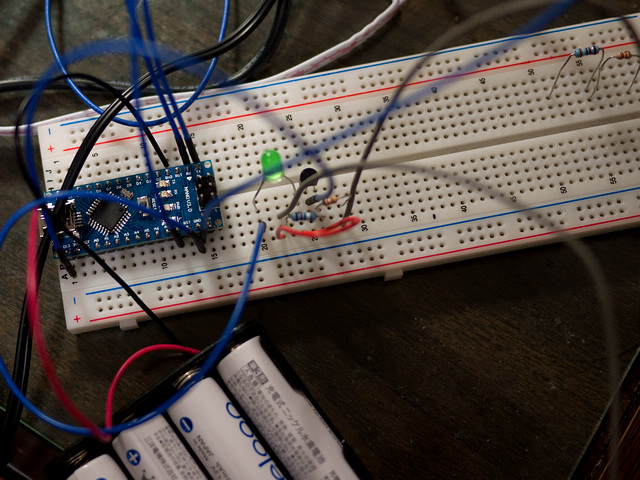

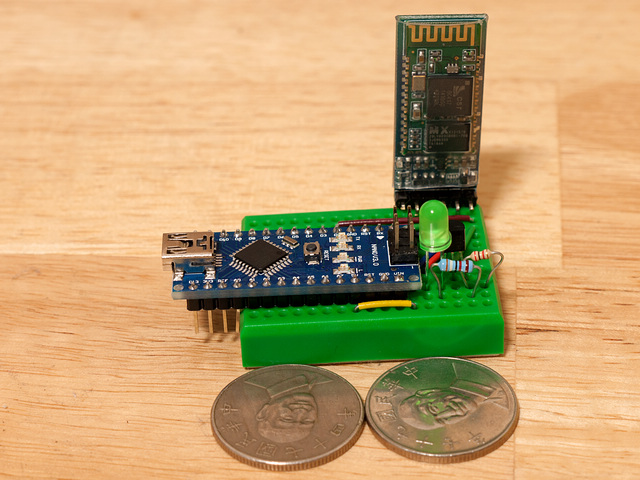

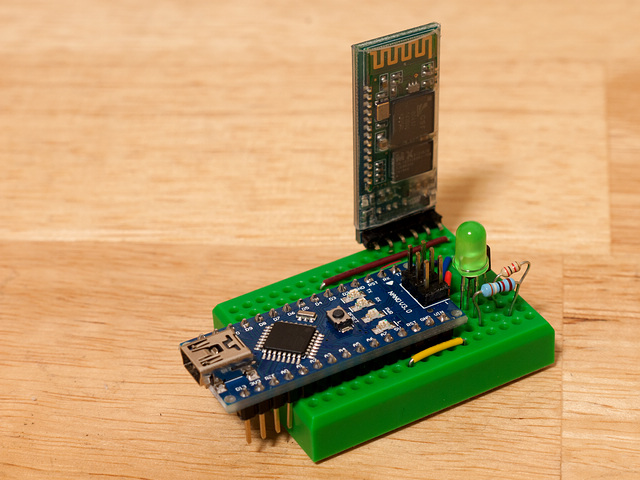

組裝起來的樣子,至此就是一個藍芽遠端遙控快門,就零件真的很少...nano本體.藍芽模組.39k歐姆.2K歐姆電阻.9013電晶體,一顆綠色發光二極體(裝了比較酷,非必要)

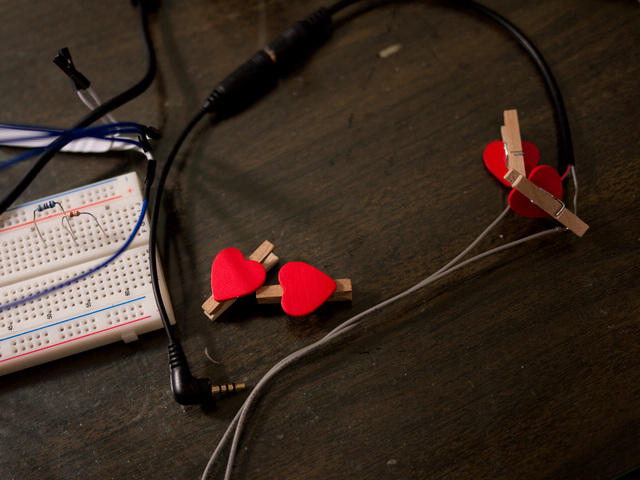

跟相機連接的耳機線跟杜邦線用駁二創意商品電5元夾子夾起來

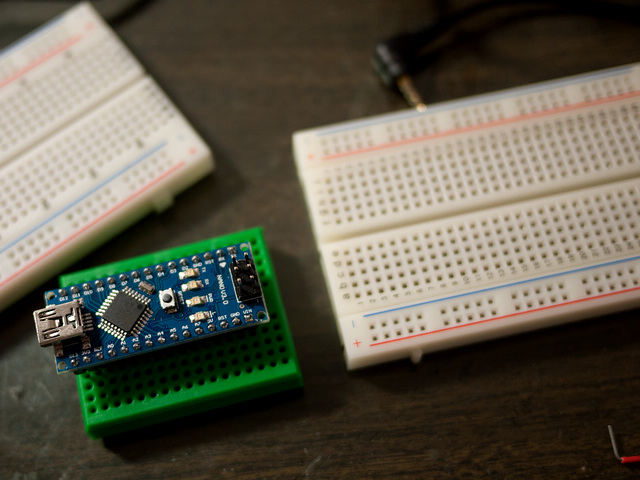

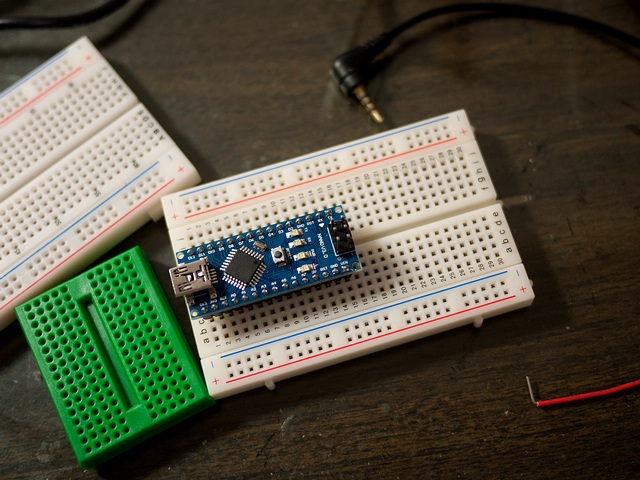

後來買了一塊迷你麵包板,真的很小,但是我還是略嫌大就是....


有更小的麵包版,可是真的太小了,算過,這塊要用ARDUINO MINI才可能把所有零件都兜上去...所以下個月想買的玩具是ARDUINO mini


整個組裝起來....

想再加顆升壓IC( BT88-50 ),把3.0左右的電壓提升到5V去供給5v輸入端口會比較穩,其實就算用3.0v左右供電,正確來說應該要用3.3V輸入,只是板子有容忍誤差的功能,但是真的太低,譬如說 剛剛好就3.0沒超過一點或是2.9,藍芽模組就推不動了(常試用過3v鈕扣電池,失敗,差不多是2.99 ~ 3.0電壓大小),另外隨著使用,時間越久,電池電壓也會下降,因此買BT88-50來升電壓會比較保險

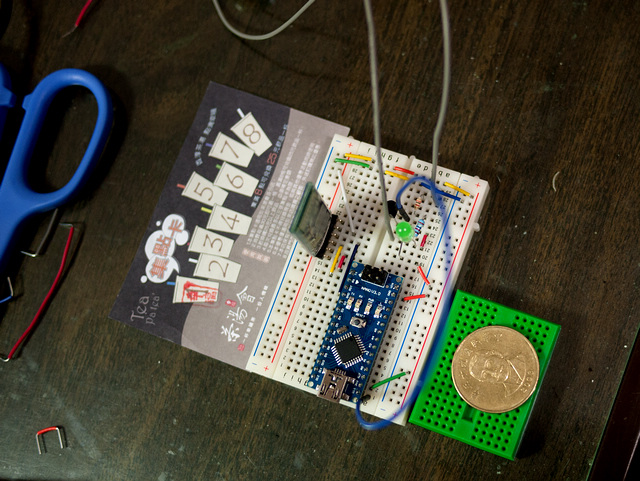

大小比較

執行畫面




之後更新應該是改用arduino mini 搭配那塊綠色的麵包版吧,然後正式掛載在像機身上,應該會利用熱薛加上水平移,然後那塊麵包板黏在水平儀上,

但,其實我更想嘗試的是這塊 http://www.hwdio.com/shrunk-down-arduino


進度再次更新 2013.05.07



繼上次提到想搭配arduino mini後,上班期間我想了一下,如果把nano的腳位稍微移到麵包板以外的地方,勉強似乎可能可以塞得下,於是下班後嘗試了一下...

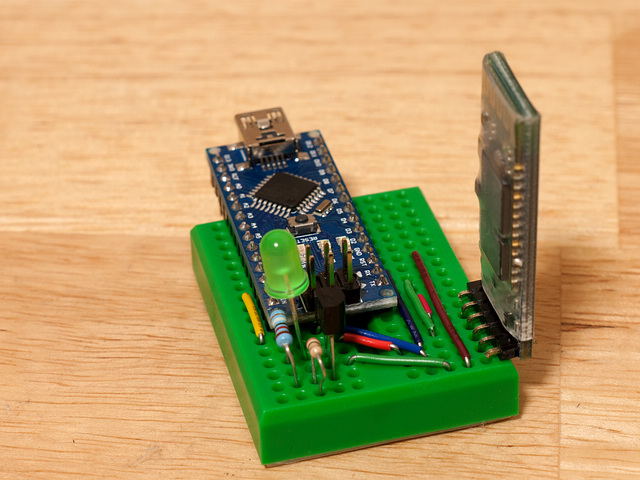

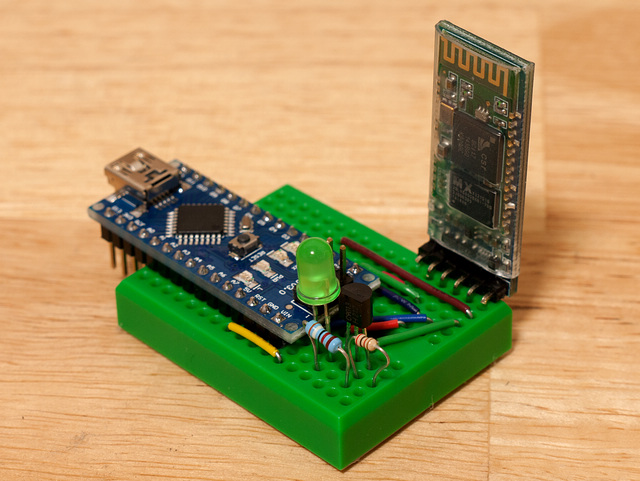

結果竟然是真的可以的,只是真的很塞...也不可能再塞入升壓IC,這個剛剛好幾乎就是極限搭配,底下來看看各種角度




大小大概是兩個再常一些那樣

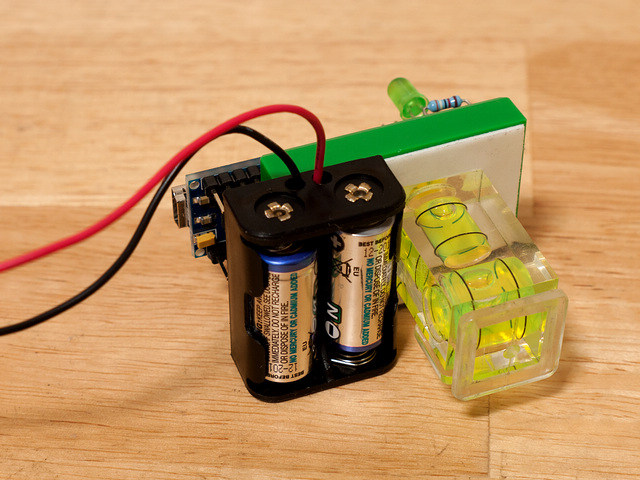

跟水平儀搭配,結果用這種方式,竟然可以很穩固地把麵包板和電池給附著在水平儀上....

使用影片



線材方面還需要整修和美化一下...現在這樣真的有點醜...

考慮用看看attiny85 左右兩邊各只有4隻腳的簡化板AVR CPU,但是怎麼跟藍芽連接不太清楚,如果用這顆就可以整顆塞入加上藍芽.升壓IC.其他零件綽綽有餘了..


進度再次更新 2013.05.11

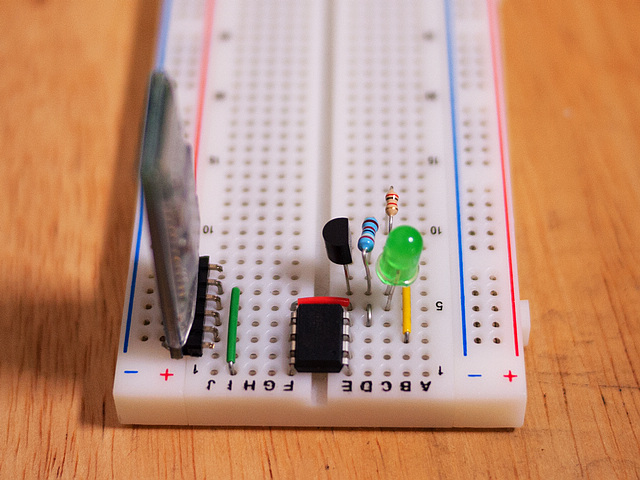

Attiny85 聯動藍芽模組成功...體機再次大幅縮小...

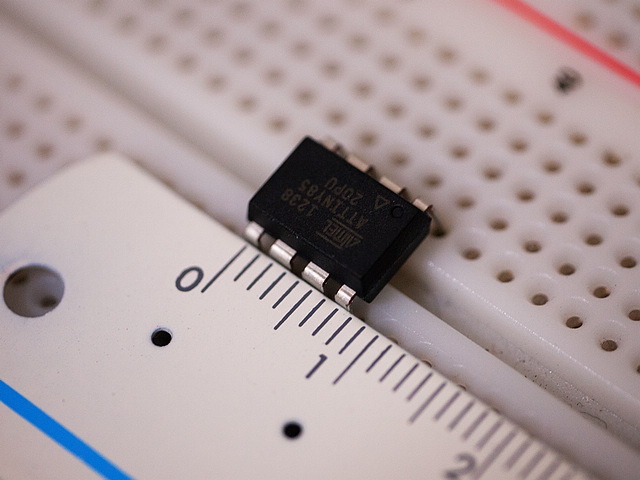

至於這顆微器大小可以看一下

底下影片...

目前考慮把自己的設計理念和想法輸出成正式商品
